◆概述

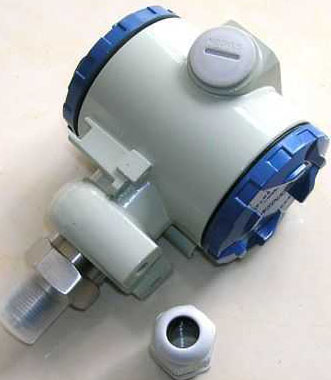

JTDBS208/308系列壓力變送器可替代傳統的遠傳壓力表，霍爾元件、差動變送 器，并具有DDZ-Ⅱ及DDZ-Ⅲ型變送器性能。壓力變送器能與各種型號的動圈式指示儀、數字壓力表、電子電位差計配套使用，壓力變送器也能與各種自動調節系統或計算機系統配套使用。它具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等點，能在各種正負壓力測量中得到廣泛應用。壓力變送器采用進口擴散硅或 陶瓷芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號。
◆主要技術指標
·精度等級：0.2512級基本誤差±0.2511%
·非線性誤差：0.2999級≤±0.2999%FS
·滯后誤差：≤±0.3111%FS
·輸出特性：
①0-10mA輸出，負載電阻0-1.5KΩ
②4-20mA輸出，負載電阻0-600Ω
③恒流輸出內阻大于10MΩ
④二線制4-20mA輸出：標準供電DC24V
·防爆標志：（RPT-Ⅲ）：Exia Ⅱ CT4-6
◆型號命名方式
|
JTDBS-208 |
擴散硅壓力變送器 （普通） |
|||||
|
JTDBS-308 |
擴散硅壓力變送器 （防爆） |
|||||
|
|
代碼 |
量程范圍 |
||||
|
A |
0-5KPa-20KPa |
|||||
|
B |
0-20KPa-70KPa |
|||||
|
C |
0-70KPa-350KPa |
|||||
|
D |
0-200KPa-700KPa |
|||||
|
E |
0-0.7MPa-3.5MPa |
|||||
|
F |
0-2.0MPa-7MPa |
|||||
|
G |
0-7MPa-35MPa |
|||||
|
H |
0-20MPa-100MPa |
|||||
|
|
代碼 |
精度等級 |
||||
|
Ⅰ |
0.1% |
|||||
|
Ⅱ |
0.25% |
|||||
|
Ⅲ |
0.5% |
|||||
|
|
代碼 |
輸出代號 |
||||
|
E |
4-20mADC二線 |
|||||
|
K |
0-10mA |
|||||
|
M |
用戶約定 |
|||||
|
|
代碼 |
壓力連接 |
||||
|
R |
標準型(M20×1.5) |
|||||
|
P |
齊平膜 |
|||||
|
O |
按用戶尺寸加工 |
|||||
|
|
代碼 |
選項 |
||||
|
i |
本安型iaⅡCT6 |
|||||
|
d |
隔爆型dⅡBT4 |
|||||
|
T |
船用型 |
|||||
|
M1 |
線性指示表 |
|||||
|
M2 |
LED數字顯示表 |
|||||
|
LCD |
LED顯示表 |
|||||
|
Z |
阻尼調整 |
|||||
|
Q |
遷移 |
|||||
|
A |
絕壓測量 |
|||||
|
F |
負壓測量 |
|||||
|
C |
選用陶瓷傳感器（帶＊量程無） |
|||||
|
S |
散熱器及過程連接件 |
|||||
|
Y |
用戶約定 |
|||||
