壓阻式壓力變送器,傳感器信號經過信號處理電路后轉換為標準信號輸出，產品經過了長期老化及穩定性考核等工藝嚴格篩選，性能穩定可靠。應用于環境比較惡劣的露天現場，同時要求能夠現場觀測壓力顯示、需要零點遷移和量程調節的場合。適用于石油、化工、冶金、電力、輕工、紡織、建材、水文地質、食品、醫藥、環境控制等行業的過程控制和壓力測量。
這種變送器十分可靠、經濟。它采用一種可編程序的KELLER-ASIC微型芯片，稱作“可編程電阻器”。“可編程電阻器”芯片使變送器可用自動測試設備安裝與校準，以改善生產質量和降低成本。PRO型還具有用手調PP-96程序器編制程序或重新調節量程的特性。21/21PRO系列自1989年第一次介紹之后就在全世界不斷使用。
這種變送器使用6SC系列的膜盒，壓阻式硅壓力傳感器裝在充油的膜盒中，介質壓力由不銹鋼膜片隔離并通過所充油液傳到硅片上。密封式表壓型有一個自由浮在油中的TAB (用絕緣帶自動膠粘) 傳感器，這樣可保證穩定性的耐用性。試驗表明，在10 bar到250 bar壓力范圍，即使有2×107循環的壓力變化也不會損傷傳感器，因此，21系列適用于難對付的液壓場合。 “可編程電阻器”線路有可編程電阻網絡，由它調整零點/增益和溫度系數。所有的21/21PRO系列變送器都經過壓力和溫度循環補償試驗過程，在補償試驗結束，各種參數都經計算機控制試驗裝置自動地校準和調整。然后進行最后的檢驗，檢驗結果是: 調整位置正確，符合條件要求。此時才交付使用。
注意: 校準的21系列變送器是不可程控的。
21PRO系列可程控型變送器有引出到電纜接頭的數據線路，它可簡單而精確的調整零點和量程。程控器PP-96可使變送器容易地編制程序。PP-96-10程控器一次可操作10個相同的變送器，可程控型變送器可在 (25%~120%) FS進行滿量程調整和* 25%零點調整。
技術指標和性能
測量介質 與316L 不銹鋼兼容的各種液體、氣體或蒸氣
測量范圍 －0.1kPa～0～0.01kPa～100MPa
過 載 1.5倍滿量程壓力或110MPa（取最小值）
壓力類型 表壓、絕壓、密封參考壓力
供電電源 15～30VDC 15～28 VDC 15～28 VDC
輸出信號 4～20mADC 0～10/20 mADC 0/1～5/10VDC
傳輸方式 二線制: 三線制: 三線制:
精確度 典型：±0.25﹪FS 最大：±0.5﹪FS
（包括非線性、遲滯和重復性）
長期穩定性 典型： ±0.1﹪FS 最大：±0.2﹪FS
零點溫度系數 0.03％FS/℃（≤100kPa） 0.02％FS/℃（＞100kPa）
滿度溫度系數 0.03％FS/℃（≤100kPa） 0.02％FS/℃（＞100kPa）
工作溫度 －30～ 80℃
貯存溫度 －40～ 100℃
負載電阻 ≤（U－15）/0.02Ω
電氣連接 電纜連接 、 航空扦頭、 赫斯曼扦件
殼體材料 不銹鋼1Cr18Ni9Ti
過程接口 M12×1 N20×1.5或G 1/4外螺紋
防護等級 IP65
防爆標志 ExiaⅡCT6（本質安全防爆型）
|

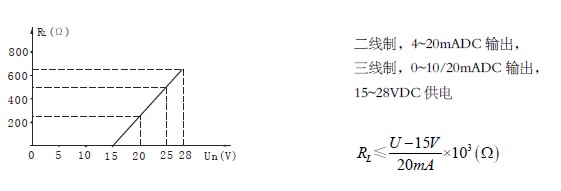

負載特性
|
|

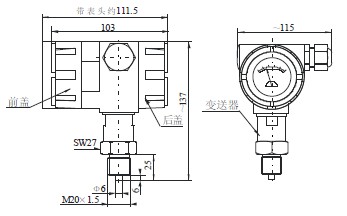

三 外形結構
(單位:mm)
四 電氣連接
|
|

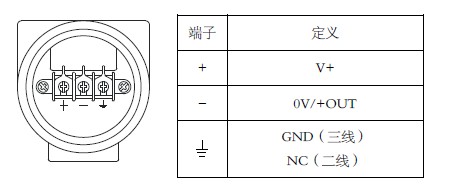

電氣連接圖 本安防爆型的電氣連接
二線制4～20mA輸出的變送器電氣連接圖 變送器防爆參數： 安全柵輸出防爆參數：
Ui≤28VDC Ii≤93mADC Uo≤28VDC Io≤93mADC
Li≈0.1mH Ci≈0.04uF
Pi≤0.65W
三線制0～10/20mA輸出的變送器電氣連接圖 三線制0/1～5VDC輸出的變送器電氣連接圖
五 選型指南
|
|
選型提示
1、為確保產品穩定工作，建議選擇測量范圍時考慮現場實際壓力值和可能遷移的范圍，最大壓力應在測量范圍內，同時由本公司在出廠前完成遷移。
2、產品安裝于多雷地區時，訂貨時應注明“防雷”，同時建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地。
3、產品垂直安裝于現場壓力接口，顯示屏水平正對觀察者。
4、需要零位壓力為負壓的變送器，請在訂貨中注明量程范圍。
5、本安防爆型產品僅限于帶指針表頭的產品。
6、齊平膜片型變送器的測量范圍為0～70kPa…35MPa。
7、選M3時，變送器環境溫度范圍為-20～60℃；選M4時，變送器環境溫度范圍為-30～70℃。
|
