金湖捷特儀表今天和大家談?wù)勅讳P投入式液位變送器接線圖和適應場合：全不銹投入式液位變送器又名 防腐性投入式液位變送器，是一種新型結構是從導氣電纜型投入式液位變送器基礎上發展而來，采用新型結構解決了傳統導氣電纜型液位變送器的怕堵、易腐蝕、不耐高溫等缺點。測量時傳感器不與介質直接接觸，全不銹鋼導壓管可方便進行更換，因此它的安裝使用方便，使用壽命長。
一、產品介紹：
全不銹投入式液位變送器，采用進口不銹鋼隔離膜片的高精度、高穩定性力敏芯片經合理精密的結構設計和厚膜技術溫度補償、信號放大、V/I轉換，對不銹鋼殼體進行全密封焊接，有通氣導管的防水電纜，使傳感器背壓腔與大氣連接，從而制成工業標準的4～20mA或0～10mA信號輸出且性能穩定可靠的全固態產品。
二、功能特點
◆穩定性好，滿度、零位長期穩定性可達0.2111%FS/年。在補償溫度0～70℃范圍內，溫度飄移低于0.2111%FS，在整個允許工作溫度范圍內低于0.5%FS。
◆具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時變送器會自動限流在35MA以內。
◆固態結構，無可動部件，高可靠性，使用壽命長。
◆安裝方便、結構簡單、經濟耐用。
三、主要技術參數
| 測量范圍： | 0-0.1米～0-50米 |
| 最大過載： | 不超過管長 |
| 測量形式： | 不銹鋼探頭 |
| 精度等級： | 0.5%F·S |
| 電源電壓： | 24VDC |
| 負載電阻： | ≤500Ω |
| 測量介質： | 各種無腐蝕性液體 |
| 長期穩定性： | ±0.2% F·S/年 |
| 環境相對濕度： | 0～95% |
| 補償溫度： | 0～70℃ |
| 工作溫度： | -10～70℃ |
四、結構特點
| 外殼： | 壓鑄合金鋁 |
| 主體結構材料： | １Cr18Ni9Ti |
| 壓力接口： | Ｍ２0×１.５ |
| 自重： | 普通型2kg、帶表頭型2.２kg |
防腐性投入式液位變送器：壓力形式：表壓/絕壓/負壓，量程：0~1米~500米，介質：液體，精度：0.10001級 0.2級 0.3級，供電：12~36VDC（24VDC），輸出：4mA~20mA/0mA~10mA
|

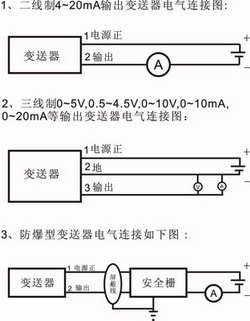

◇ 電氣連接圖： |
◇ 型號： |
 |
|
以上資料 由 捷特儀表整理 http://m.lcrbsl.com
