差壓變送器也屬于壓力測址儀表，因此差壓變送器的安裝要遵循一般壓力測量儀表的安裝原則.然而，差壓變送器與取壓口之間必須通過引壓導管連接，才能把被測壓力正確地傳遞到變送器的正負壓室.如果取壓口選擇不當，引壓導管安裝不正確，或者引壓導管有堵塞、滲漏現象，或者差壓變送器的安裝和操作不正確，都會引起較大的測量誤差。

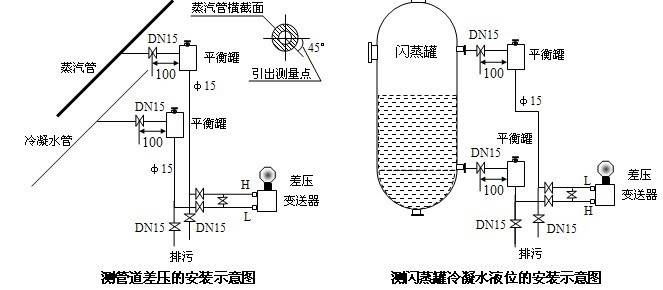

1、差壓變送器安裝圖
壓力變送器主要由測壓元件傳感器、測量電路和過程連接件等組成。壓力變送器能將接收的氣體、液體等壓力信號轉變成標準的電流信號(4~20mADC)，以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。 防爆壓力變送器采用全不銹鋼結構，耐腐蝕性卓越，感壓膜片為全不銹鋼焊接結構，密封性能好，零泄漏，經典的惠斯登電橋結構確保了高穩定性和精度，抗過載抗沖擊能力強，穩定性高，安裝簡便。

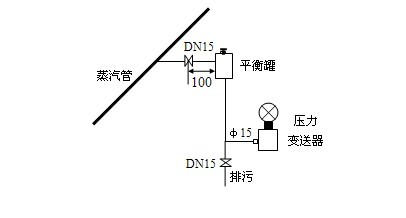

2、壓力變送器安裝圖
.jpg)
取壓點處應保證有直管段，兩邊各大于5D(管道通經)；
在蒸汽管道上取壓時，應在管道的側面安裝引壓管；
平衡罐應安裝在引壓管的最高點處；
排污管應在靠近變送器引壓管連接處安裝；
取壓點與變送器的管道距離應大于1米；
變送器的安裝位置應低于取壓點的位置。
差壓變送器的安裝圖展示 來源 http://m.lcrbsl.com/
