超聲波液位變送器的工作原理，超聲波是一種振動頻率高于聲波的機械波，由換能晶片在電壓的激勵下發生振動產生的，它具有頻率高、波長短、繞射現象小，特別是方向性好、能夠 成為射線而定向傳播等特點。超聲波對液體、固體的穿透本領很大，尤其是在陽光不透明的固體中。超聲波碰到雜質或分界面會產生顯著反 射形成反射成回波，碰到活動物體能產生多普勒效應。因此超聲波檢測廣泛應用在工業、國防、生物醫學等方面。以超聲波作為檢測手段，必須產生超聲波和接收超聲波完成這種功能的裝置就是超聲波傳感器，或者超聲探頭。

超聲波液位變送器的主要性能指標包括：

①、工作頻率：工作頻率就是壓電晶片的共振頻率。

              當加到它兩端的交流電壓 的頻率和晶片的共振頻率相

               等時，輸出的能量最大，靈敏度也最高。

②、工作溫度：由于壓電材料的居里點一般比較高、

              所以工作溫度的高低很關鍵。

③、靈敏度：主要取決于制造晶片本身。機電耦合系數

            大，靈敏度高；反之靈敏度低。

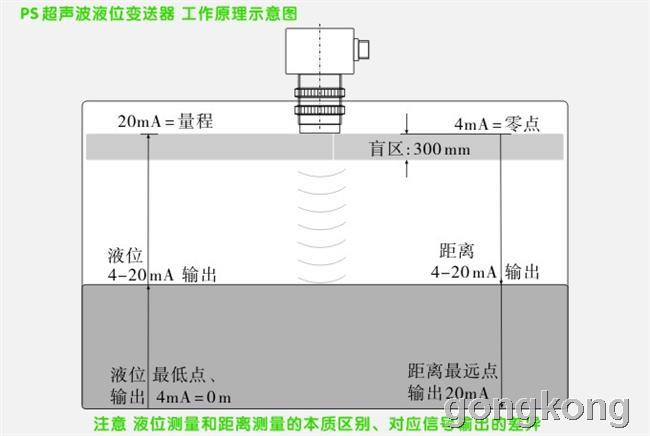

            利用超聲波傳感器可以做成超聲波距離變送器、亦稱

   超聲波測距儀。如右圖所示、可測量液位、可檢測物位、

   可直接輸出4-20 m A 、直接和儀表相連，顯示液位的高低。

   通過兩個傳感器、接超聲波數字液位差計、可顯液位差。工作示意圖如下圖所示
