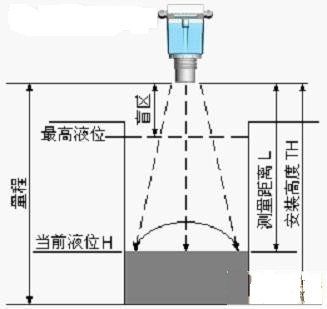

超聲波液位計的安裝圖

如上圖所示，儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離L，儀表安裝高度TH減去測量距離L將得到當前液位H。

儀表量程指儀表能夠測量的距離，安裝高度TH應小于量程。

儀表盲區指儀表在探頭附近無法測量的區域，最高液位與探頭間距應大于盲區，例盲區為0.3m，則最高液位與探頭間距必須大于0.3m。

探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿。

超聲波液位儀安裝原則

1)探頭發射面到最低液位的距離，應小于選購儀表的量程。

2)探頭發射面到最高液位的距離，應大于選購儀表的盲區。

3)探頭的發射面應該與液體表面保持平行。

4)探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。

5)若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.3m以上。

6)若探頭發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑。或者將管子通至罐底，管徑大于80mm，管底留孔保持延伸管內液面與罐內等高。

安裝注意事項

1)儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命。

2)電線、電纜保護管，要注意密封防止積水。

3)儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。

4)儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。
